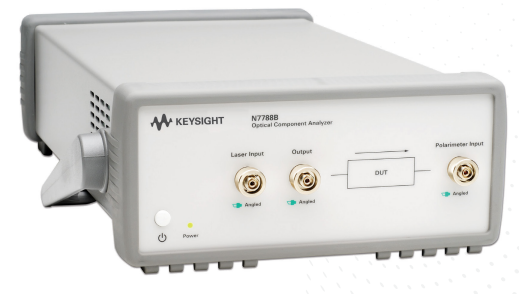

Анализатор оптических компонентов N7788B
Общее описание
Анализатор компонентов N7788B основан на запатентованной технологии, сопоставимой с Jones-Matrix-Eigenanalysis (JME) - стандартным методом измерения поляризационной модовой дисперсии (PMD) или дифференциальной групповой задержки (DGD) оптических устройств. Новая технология сканирования Keysight предлагает ряд преимуществ для тестирования полного набора параметров: DGD / PMD PDL Мощность/Потери TE / TM-Loss PMD 2-го порядка Основные состояния поляризации Матрицы Джонса и Мюллера Высокая пропускная способность: полный анализ по C и L диапазонам выполняется менее чем за 10 секунд! Программные драйверы: Доступен ряд программных драйверов для внешнего управления системой. Это позволяет легко интегрировать устройство в общие ERP системы . Дистанционное управление: поддерживается управление прибором через локальную сеть или через Интернет для автоматизации, а также устранения неисправностей. Подготовка результатов анализа: поддерживается создание отчетов в формате PDF - его содержимое настраивается пользователем. Считывание мощности в режиме реального времени: Высокопроизводительное измерение не подключенных компонентов поддерживается за счет обеспечения считывания мощности в режиме реального времени, который позволяет подключать новое устройство. Сканер штрих-кода: Использование сканера штрих-кода поддерживается для быстрой передачи серийного номера DUT (тестируемое устройство). Особенности Высочайшая точность за один цикл сканирования: усреднение по нескольким сканам не требуется Высокая скорость измерения Производит измерения в C / L диапазоне менее чем за 10 секунд Устойчив к движению волокна / вибрации и смещению Компания АО «ЛЛС» является дистрибьютором компании Keysight Technologies на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Применение
- Определение характеристик волокна: SMF, PMF, DCF.
- Тестирование пассивных компонентов: фильтры, изоляторы, циркуляторы.
- Динамическое тестирование компонентов / модулей: OADM / ROADM.
- Активное тестирование компонентов: EDFA, SOA, VOA.
- Проверка сети: внутриканальные измерения на усилителях.
