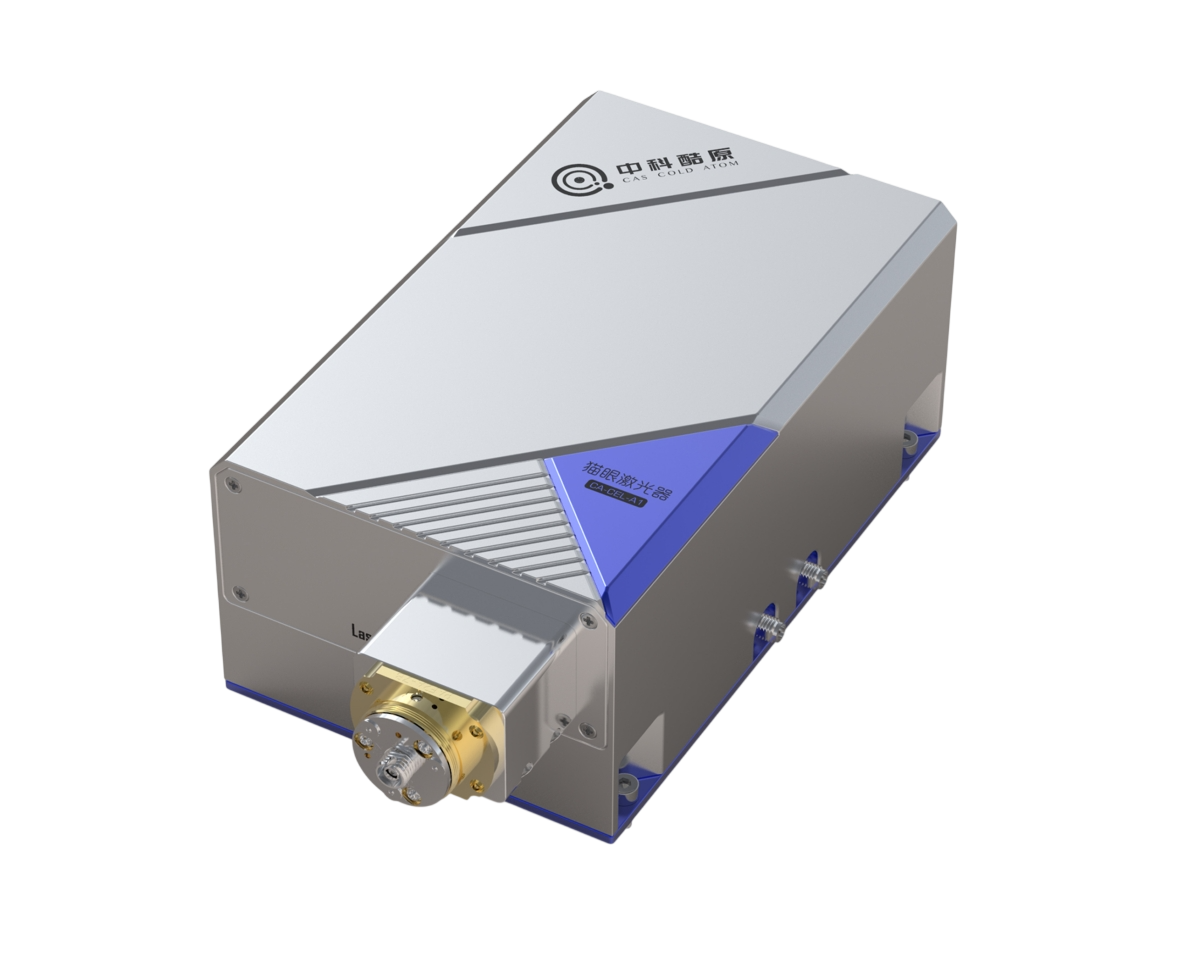

Перестраиваемый Cateye лазер СA-CEL

Общее описание

Лазер Cateye является усовершенствованной версией полупроводникового лазера с внешним резонатором. В нем используется оптическая схема «кошачий глаз» и сверхузкополосный фильтр, заменяющие традиционную дифракционную решетку. Модель CA-CEL-A1 отличается надежностью и стабильностью, а при использовании с контроллером ширина линии может составлять значительно менее 100 кГц. Схематическое изображение диодного лазера с внешним резонатором и оптической схемой «кошачий глаз» (ECDL) представлено на Рис. 1. Частота лазера определяется внешним резонатором, образованным задней поверхностью лазерного диода и выходным зеркалом (OC, output coupler). Продольная мода резонатора выбирается с помощью сверхузкополосного полосового фильтра. Отражатель Cateye состоит из выходного зеркала и внутрирезонаторной линзы. Выходной пучок лазерного диода коллимируется линзой с высокой числовой апертурой (NA) и направляется на фильтр. Длина волны пропускания фильтра зависит от угла поворота. Прошедший лазерный пучок отражается обратно комбинацией линзы Cateye и выходного зеркала, что обеспечивает эффективную обратную связь (заведение излучения обратно в лазерный диод). Линза L1 фокусирует свет на выходном зеркале (OC), в то время как линза L2 осуществляет повторную коллимацию лазерного пучка. Рисунок 1 – Схематическое изображение диодного лазера с внешним резонатором и оптической схемой Cateye (ECDL) CA-CEL-XXX-YY-ZZ-FF XXX - Центральная длина волны YY - Необходимая выходная мощность в мВт ZZ- Значение равно FS, если необходима опция стабилизации часто, иначе значение равно N FF- Значение равно А2 для волоконного вывода мощности, А1 для коллимированного

Применение

• Лазерное охлаждение и удержание атомов (ловушки)
• Квантовая оптика
• Стандарты времени и частоты
• Лазерная спектроскопия
• Электромагнитно-индуцированная прозрачность
