Создание интерферометра Майкельсона
Общее описание

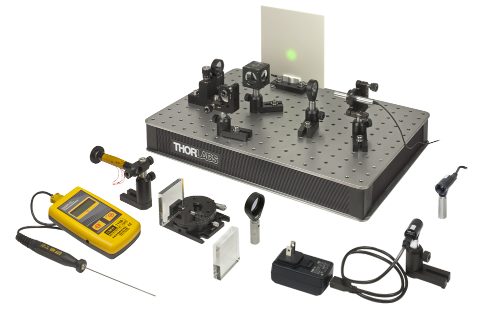

Данный обучающий набор демонстрирует несколько способов использования интерферометра Майкельсона для проведения высокочувствительных измерений. Лазер и светодиоды позволяют учащимся изучить концепцию интерференции и выяснить, как длина когерентности разных источников света влияет на результат. Интерферометр можно настроить так, чтобы он создавал картину интерференции в белом свете, используя белый светодиод, который входит в набор. Студенты могут также использовать лабораторную установку для определения показателя преломления пластин из оргстекла и коэффициента теплового расширения алюминиевого стержня. Ключевые особенности: Разработанный для образовательных и демонстрационных целей Набор включает в себя все необходимое оборудование, кроме переменного источника питания для эксперимента по тепловому расширению (12 В DC, 2 А) Подробное пособие и учебные материалы входят в комплект поставки Легко собрать и работать Неметрическая (имперская) и метрическая версии Эксперименты Сборка и изучение свойств интерферометра Майкельсона Изучение второго выхода интерферометра Использование интерферометра как чувствительного спектрометра Создание интерференции белого света Влияние длины когерентности на интерференционную картину Определение физических свойств материалов Определение показателя преломления пластинок Plexiglas® Определение коэффициента теплового расширения алюминиевого стержня Состав набора Внешний вид Парт номер EDU-MINT2 Парт номер EDU-MINT2/M Описание Количество Основные компоненты интерферометра B1218FX B3045AX Стальная плита, 12" x 18" (30 см x 45 см) 1 RDF1 4 резиновые демпфирующие ножки 1 CPS532-C2 Лазерный модуль, коллимированный пучок, длина волны лазерного диода: 532 нм, мощность: 0.9 мВт, круглый пучок, корпус: Ø11 мм 1 LDS5 LDS5-EC Блок питания, 5 В 1 AD11NT Адаптер для цилиндрических компонентов Ø11 мм, Ø1", без резьбы 1 KM100 Кинематический держатель зеркал Ø1 2 PF10-03-P01 Зеркало с защитным серебряным покрытием 2 SM1ZP Транслятор, Z-ось, 1 BA2S5 BA2S5/M Разделительная плита, 50 мм x 75 мм, толщина: 6.25 мм 1 BA2 BA2/M Основание, 2" x 3" x 3/8" (50 мм x 75 мм x 10 мм) 2 EDU-VS1 EDU-VS1/M Пластиковый экран 1 LMR1 LMR1/M Держатель линз Ø1" 1 LB1471 Двояковыпуклая линза, Ø 1 "N-BK7, f = 50,0 мм 1 CCM1-BS013 CCM1-BS013/M Неполяризационный светоделительный кубик ,400 - 700 нм 1 UPH1.5 UPH30/M Универсальный держатель стержней 1,5 " (30 мм) 4 TR1.5 - Стержень Ø1/2", длина 1.5" 4 - TR30/M Стержень Ø1/2", длина 30 мм 2 - TR40/M Стержень Ø1/2", длина 40 мм 2 Компоненты для наблюдения интерференции на втором выходе интерферометра EBS1 Бюджетный светоделитель 50:50 Ø1" 1 LMR1 LMR1/M Держатель линз Ø1" 1 TR1.5 TR40/M Стержень Ø1/2" (Ø12.7 мм), длина 1.5" (40 мм) 1 Измерение показателя преломления PR01 PR01/M Высокоточный поворотный держатель 1 FP01 Держатель пластин 1 Пластина из оргстекла, толщиной 8 мм 1 Пластина из оргстекла, толщиной 12 мм 1 Интерференция с использованием светодиодов LED631E Светодиод, 635 нм, 4 мВт 2 LEDW7E Белый светодиод, 15 мВт (5 шт.) 1 LEDMT1F Крепление для светодиода 2 UPH1.5 UPH40/M Универсальный держатель стержней Ø12.7 мм, подпружиненный фиксирующий винт, высота: 40 мм 1 TR1.5 TR40/M Стержень Ø1/2" (Ø12.7 мм), длина 1.5" (40 мм) 2 SMR05 SMR05/M Крепление объектива Ø1 / 2 "с внутренней резьбой SM05 2 SM05L03 Трубка для крепления линз SM05, глубина резьбы: 0.30" 2 DS5 Источник питания, 5 В 1 USB-C-72 USB кабель, длина: 72" (1.83 м), разъемы: USB 2.0 Type-A 1 Линейка, 12" (30 см) 1 Установка для измерения теплового расширения MH25 Держатель зеркал Ø1" 1 ME1-G01 Зеркало с алюминиевым покрытием Ø1" 1 Алюминиевый стержень Ø12.7 мм, длина 90 мм 1 RA90 RA90/M Зажим для крепления стержня (Ø1/2") под углом 90° 1 TR2 TR50/M Стержень, Ø1/2" (Ø12.7 мм), длина 2" (50 мм) 1 PH1.5 PH40/M Держатель для стержней Ø1/2" (Ø12.7 мм), длина L = 1.5" (40 мм) BA1S BA1S/M Основание 1" x 2.3" x 3/8" (25 мм x 58 мм x 10 мм) 1 - - - Цифровой термометр 1 - - - Датчик HT10K Гибкий нагревательный элемент из полиимидной пленки с терморезистором (10 кОм) 1 - - - Изолента 1 АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
