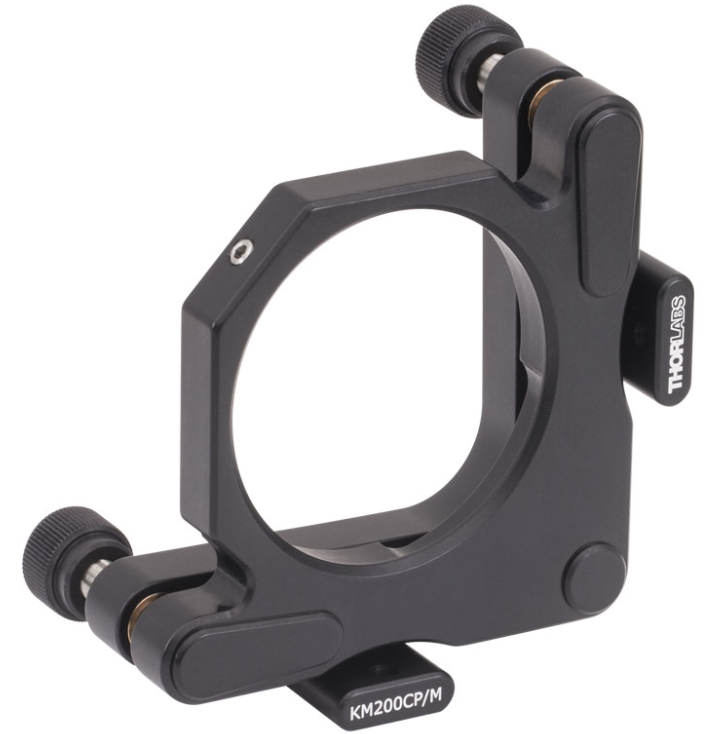

KM200CP/M - Кинематический держатель оптических элементов Ø50.8 мм
Общее описание
Кинематическое крепление для зеркала KM200CP (/ M) Ø50.8 мм предназначено для центрирования передней поверхности зеркала по центру монтажного стержня. Эта конструкция позволяет выполнять грубую регулировку поворота без отклонения луча путем поворота монтажной стойки. Крепление может быть прикреплено к стойке Ø12.7 мм или Ø25.4 мм с метчиком 8-32 (M4). Если передняя поверхность зеркала совмещена с одним из отверстий макетной платы, луч, падающий под углом 45 °, можно легко совместить с отверстием стола Крепление крепится к стойке через одно из двух резьбовых отверстий, которые позволяют ориентировать регулятор вправо или влево. Уникальный дизайн KM200CP (/ M) включает в себя функцию пост-монтажа на фиксированной задней пластине крепления, где также находятся латунные втулки. Благодаря тому, что втулки находятся в неподвижной пластине, а не на подвижной пластине, нестабильность крепления значительно снижается во время регулировки. Крепление оснащено двумя регуляторами 1/4 "-80, которые обеспечивают угловую регулировку ± 3 ° и разрешение 5 мрад (0,3 °) на оборот. Дополнительный аксессуар, Бронзовая стопорная гайка LN2580 доступна для блокировки регуляторов при достижении желаемого положения. Зеркало фиксируется на месте стопорным винтом с нейлоновым наконечником, который можно затянуть с помощью шестигранного ключа 5/64 дюйма или баллонной отвертки. В то время как наше стандартное крепление KM200 центрирует оптику на 1,56 дюйма (39,6 мм) над стойкой, KM200CP (/ M) центрирует оптику на 1,85 дюйма (47,0 мм) над стойкой из-за конструкции элемента крепления стойки. Ключевые особенности: Передняя поверхность зеркала совмещена с монтажным отверстием для упрощения выравнивания Монтажная ячейка с двумя отверстиями с задней загрузкой и установочным винтом с нейлоновым наконечником для фиксации оптики Крепления Ø50.8 мм оптики толщиной не менее 0,16" (4 мм) Шестигранные гнезда 5/64 дюйма (2,0 мм) для ходовых винтов, доступные как со снятыми ручками, так и без них АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
