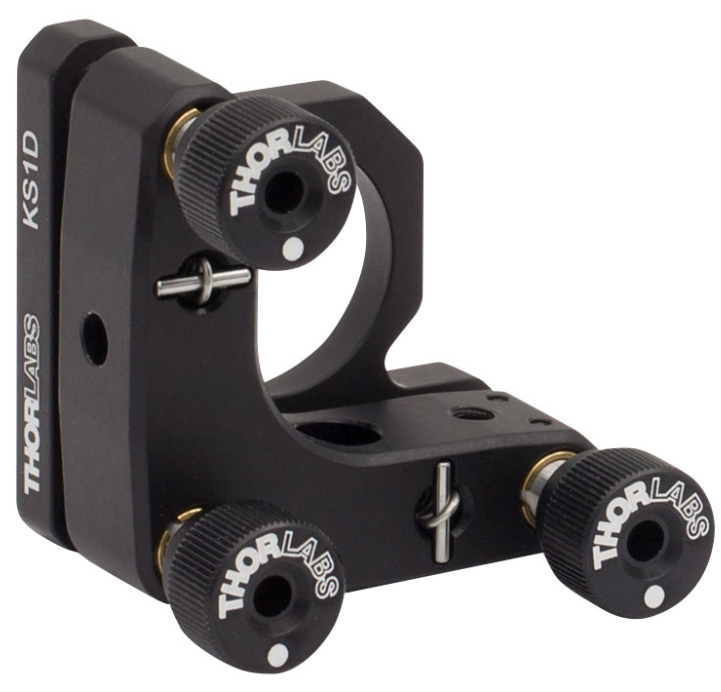

Кинематические держатели элементов Ø25.4 мм и Ø50.8 мм, 2 дифференциальных регулировочных винта
Общее описание
Эти кинематические оправы для зеркал Ø25.4 мм и Ø50.8 мм оснащены блокирующими регуляторами и устойчивым механическим корпусом. Крепления для кинематических зеркал KS1D и KS2D могут удерживать оптику Ø1 "или Ø25 мм, а также Ø2" или Ø50 мм соответственно. Диапазон регулировки угла составляет ± 4 °, когда расстояние между передней и задней пластинами крепления зеркала составляет 0,120 дюйма (3,05 мм) для KS1D и 0,190 дюйма (4,83 мм) для KS2D. При использовании всех трех регуляторов эти крепления могут обеспечить максимальное перемещение по оси Z 0,25 дюйма (6,4 мм). Два из трех регуляторов каждого крепления включают механизм дифференциального привода. Эта приводная система с высоким разрешением имеет как грубую (318 мкм / оборот), так и тонкую (25 мкм / оборот, обозначенную винтом C и D на диаграмме справа) регулировки. Система привода точной регулировки использует два ходовых винта; один толкает центральный шпиндель вперед со скоростью 400 мкм за оборот, а другой тянет его назад со скоростью 375 мкм за оборот. В результате общее поступательное движение центрального шпинделя составляет всего 25 мкм за оборот, что соответствует 660 мкрад за оборот для KS1D и 400 µрад за оборот для KS2D. Механизм дифференциального привода приводится в действие путем вставки шестигранного ключа через ручку грубого регулятора и поворота промежуточного привода, встроенного в регулировочный винт. Ключевые особенности: Оптика закреплена в отверстии с двойным просверленным отверстием с помощью установочного винта с нейлоновым наконечником Толстая задняя пластина и усиленные пружины для устойчивости Изготовлен из анодированного алюминия черного цвета Вставки из закаленной нержавеющей стали на кинематических контактах для уменьшения износа АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
