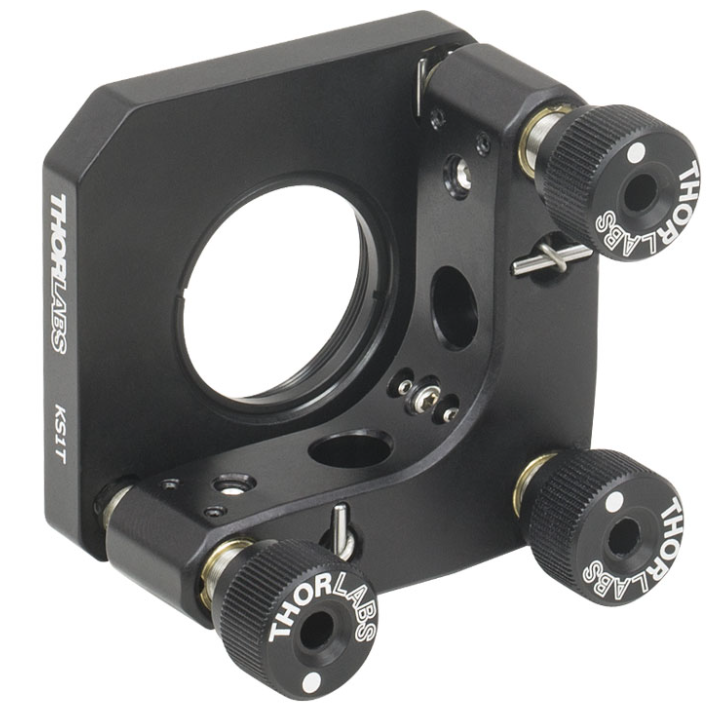

Кинематические держатели тонких оптических элементов Ø25.4 мм и Ø50.8 мм, резьба SM1, 3 регулировочных винта

Общее описание

Резьбовые прецизионные кинематические крепления для зеркал KS1T и KS2T предназначены для крепления тонкой оптики Ø1 "(или Ø25 мм) и Ø2" ​​(или Ø50 мм), соответственно, и обеспечивают регулировку угла наклона и рыскания ± 4 °. Оптика удерживается на месте с помощью двух прилагаемых стопорных колец SM1RR (KS1T) или SM2RR (KS2T) для монтажа с низким напряжением. Стопорные кольца SM1RR можно прикрепить с помощью SPW606, а стопорные кольца SM2RR можно прикрепить с помощью гаечного ключа SPW604. Ходовые винты из нержавеющей стали с латунными втулками обеспечивают плавную регулировку. Монтажные отверстия с цековками позволяют устанавливать на стойке левую или правую ориентацию. Эти крепления включают более толстые задние пластины, чем наши два крепления для регулируемых зеркал, что обеспечивает повышенную стабильность. В дополнение к увеличенной массе крепления были использованы более жесткие пружины и закаленные вставки во всех точках контакта для повышения общей производительности. KS1T имеет оптическую ячейку с внутренней резьбой SM1 (1,035 "-40), что делает его совместимым с тубусами для линз Ø25.4 мм, в то время как KS2T имеет оптическую ячейку с внутренней резьбой SM2 (2,035 "-40) для совместимости с тубусами для линз Ø50.8 мм. Ключевые особенности: Оправа с внутренней резьбой SM1 (1,035 "-40) или SM2 (2,035" -40) Для оптики Ø25.4 мм и Ø50.8 мм Сквозные отверстия с цековкой # 8 (M4) позволяют использовать левую или правую ориентацию Толстая задняя пластина и усиленные пружины для устойчивости Изготовлен из анодированного алюминия черного цвета Вставки из закаленной нержавеющей стали на кинематических контактах снижают износ АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
