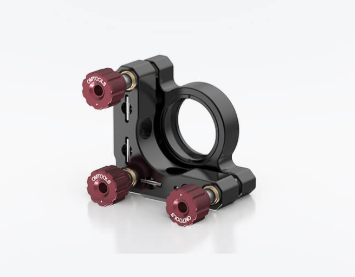

OMT12B – Кинематический держатель зеркал диаметром 12,7 мм
Общее описание
Проволочный каркас OMTOOLS с трехмерным прижимным кольцом серии OMT-A широко используется при установке и регулировке оптических компонентов O-образной формы (круглые линзы).Принят метод загрузки карты закрытого типа прижимного кольца. Серия OMT-A обеспечивает регулировку наклона и наклона, а также регулировку по оси Z (оптической оси).Продукт оптимизирован за счет конструктивного исполнения, точной механической обработки и сборки и обладает характеристиками высокой стабильности и высокой чувствительности .Резьбовая пара оснащена втулкой из люминофорной бронзы и винтом из нержавеющей стали для обеспечения плавной регулировки. Нижняя и две боковые части регулировочной рамы снабжены 2 отверстиями с резьбой M4/M6 и потайными отверстиями M3/M4, которые обеспечивают гибкий способ крепления регулировочной рамы для использования в разных сценах. Ключевые особенности: Материал: алюминиевый сплав 6061-T6 3 пары прецизионных резьбовых пар с тонкой резьбой 0,25 мм Размер установки: φ12.7mm, φ25.4mm, φ50.8mm Различные способы зажима объектива: тип закрытого прижимного кольца (тип B) Угол регулировки тангажа и рыскания±3° или±4° Способ фиксации: стандартный без стопорной гайки, дополнительная стопорная гайка (модель с типом-S, например, OMT25B-S) 3 регулятора могут обеспечивать регулировку угла наклона ±3° или ±4°, а для фиксации оптических компонентов используются два стопорных кольца типа закрытого нажимного кольца. Применимый диаметр оптического компонента: ø12,7 мм, Ø25,4 мм, ø50,8 мм Максимальная толщина установленных оптических компонентов: 4,0 мм, 5,4 мм, 5,2 мм Способ фиксации: стандартный без стопорной гайки, дополнительная стопорная гайка (модель с типом-S, например, OMT25B-S) Две нижние стороны регулировочной рамы снабжены 2 резьбовыми отверстиями M4 / M6 и потайными отверстиями M3 / M4, которые могут быть установлены слева и справа. Может использоваться с нашим стандартным оптическим удлинителем из нержавеющей стали АО «ЛЛС» является официальным дистрибьютором и представляет весь спектр продукции OMTOOLS на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
