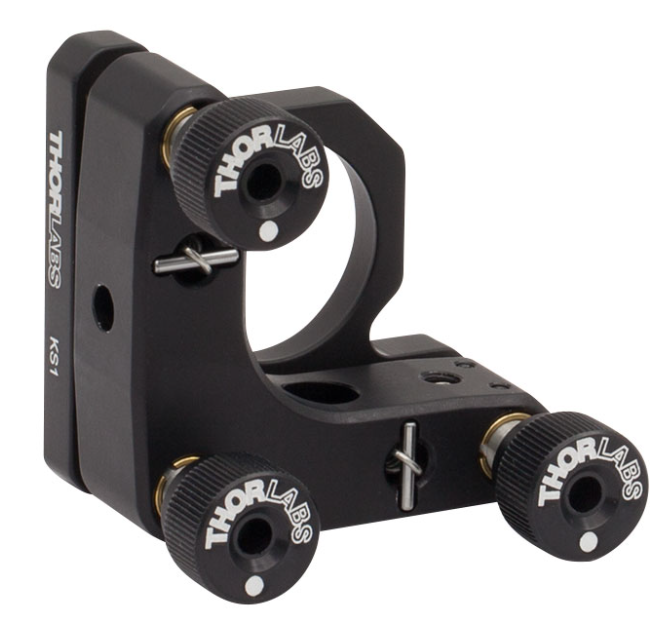

Прецизионные кинематические держатели оптических элементов Ø25.4 мм и Ø50.8 мм, 3 регулировочных винта

Общее описание

Оправы для точных кинематических зеркал KS1 и KS2 предназначены для крепления оптики Ø25 мм и Ø50 мм, соответственно, и обеспечивают регулировку угла наклона и рыскания ± 4 °. Оптика удерживается установочным винтом с нейлоновым наконечником, а винты предварительного натяжения минимизируют смещение луча при фиксации. Ходовые винты из нержавеющей стали с латунными втулками обеспечивают плавную регулировку. Монтажные отверстия с цековками позволяют устанавливать на стойке левую или правую ориентацию. Эти крепления включают более толстые задние пластины, чем наши два крепления для регулируемых зеркал, что обеспечивает повышенную стабильность. В дополнение к увеличенной массе крепления были использованы более жесткие пружины и закаленные вставки во всех точках контакта для повышения общей производительности. Три фиксируемых регулятора 1/4 "-80 TPI на дюйм позволяют изменять диапазон регулировки ± 4 °, перемещая переднюю пластину крепления зеркала. Расстояние между передней и задней пластинами должно составлять 0,120 дюйма (3,05 мм) и 0,190 дюйма (4,83 мм) для креплений зеркал KS1 и KS2 соответственно, чтобы диапазон регулировки был симметричным (т. Е. ± 4 °). При использовании всех трех регуляторов точные кинематические крепления Ø1 "и Ø2" ​​могут обеспечить максимальное перемещение по оси Z 0,25 дюйма (6,4 мм). Ключевые особенности: Оптика закреплена в отверстии с двойным просверленным отверстием с помощью установочного винта с нейлоновым наконечником Толстая задняя пластина и усиленные пружины для устойчивости Изготовлен из анодированного алюминия черного цвета Вставки из закаленной нержавеющей стали на кинематических контактах снижают износ АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
