CSS: Система считывания контактов

Общее описание

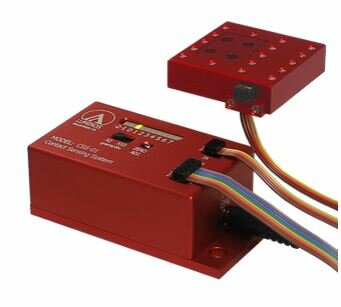

CSS используется для измерения силы контакта и позволяет определить положение с нулевым зазором, что облегчает центрирование оптических волокон. В платформу CSS встроен тензодатчик. Платформа приобретается отдельно и используется для соединения с линейными позиционерами Luminos или другими устройствами.Система имеет жесткие упоры, которые обеспечивают безопасное перемещение во всем диапазоне. При установке тензодатчика на флуксурную систему с вязким демпфированием обеспечивается стабильный аналоговый сигнал, который подключается к внешнему усилителю и модулю отображения. Модуль отображения содержит усилитель, 10-сегментный светодиодный дисплей и 9-входной приоритетный энкодер, который обеспечивает цифровой выходной сигнал от 10-сегментного привода. Номинальная жесткость системы - 8,9 г/мкм, минимальный размер шага - 2 гс, что соответствует перемещению на 0,225 мкм. Датчик может обнаружить избыточный ход, вызванный столкновением, с разрешением около 0,2 микрона. Так как используемый в системе датчик очень точный, она идеально подходит для определения или измерения небольших зазоров. Переключатель между двумя диапазонами переключает выходной сигнал в диапазоне 20 грамм при 2 г/LED или 100 грамм при 10 г/LED. Потенциометр, доступный на передней панели, позволяет обнулить показания на LED дисплее и цифровом выходе. Считывание данных является линейным процессом. Устройство реагирует на изменения силы контакта в любом направлении. Обычно ноль устанавливают на втором или третьем сегменте, чтобы сохранить нижнее поле. Усиленный аналоговый сигнал доступен в 8-контактном выходном разъеме вместе с TTL сигналом в формате BCD. Он может использоваться как источник сигналов для другого управляющего оборудования. При подключении этих выходов к параллельному порту ПК или другому интерфейсному модулю, плате АЦП и т. д., возможна интеграция устройства в автоматизированную систему. Особенности: Выравнивание контактов без видеосистемы Жесткая и прочная монтажная пластина со встроенным датчиком Аналоговые и цифровые выходы для простого взаимодействия Переключатель выбора диапазона (2 или 10 грамм / светодиод) Устройство обладает небольшими размерами Портативное устройство Информация для заказа: CSS - X1 - X2 X1: Крепление блока отображения M По заказу 1/4-20 или M6 (Монтажные отверстия 1/4-20 или M6 по сетке 1 "-25 мм) S Стандартный вариант (без крепления) X2: Элементы SI Метрическая монтажная плита I Имперская (неметрическая) монтажная плита АО «ЛЛС» является официальным дистрибьютором компании Luminos на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
