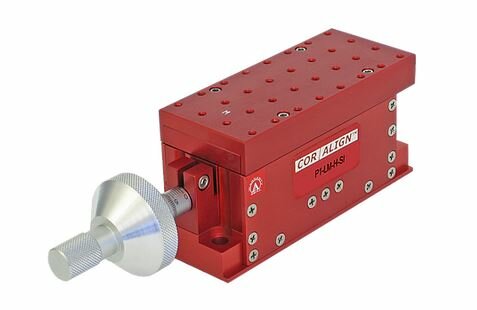

P1: Одноосевой флексурный микропозиционер

Общее описание

P1 - это одноосевой линейный флексурный микропозиционер, который обладает диапазоном перемещения 1/2 дюйма. Конструкция транслятора обеспечивает плавное, линейное перемещение с высокой точностью. Максимально допустимая нагрузка на позиционер составляет 1 кг, поэтому Р1 - это надежная и устойчивая платформа для различных задач микропозиционирования. Благодаря достаточно большому диапазону перемещения 12,7 мм (1/2 дюйма) он отлично подходит для приложений, требующих грубого выравнивания.Отличная линейность перемещений без дуговых ошибок достигается за счет конструкции с двойным изгибом. Другой важной особенностью данной конструкции является отсутствие трения, какого-либо гистерезиса или ограничений, которые присущи трансляторам на роликовых подшипниках. Благодаря внутреннему демпфированию Р1 можно использовать на обычном столе (не обязательно на оптическом столе), так как он нечувствителен к вибрациям. Разрешение при использовании шагового двигателя составляет 100 нм. Для каждого моторизованного транслятора необходим комплект (Part #: ACTKIT), который состоит из CD-диска с программным обеспечением, адаптера питания, адаптера последовательного порта USB (если на вашем компьютере нет доступных последовательных портов) и необходимых кабелей. CD-диск содержит программное обеспечение ActiveX / COM, которое обеспечивает простой интерфейс от LabVIEW 6i / 8 + / 2010, Visual Basic 6, Visual C ++ 6.0 или любого языка .NET. Особенности: Отсутствие трения за счет демпфирования конструкции Конструкция с двойным изгибом обеспечивает истинно линейное перемещение без смещения по оси Внутреннее вязкое демпфирование Трансляторы как с ручным управлением, так и автоматизированные Нет люфта Разрешение 10 нм при использовании дифференциального микрометра Шаговый двигатель, обеспечивающий 0,1 мкм / шаг Информация для заказа: Для того, чтобы автоматически сгенерировать парт-номер продукта, перейдите на сайт производителя Luminos и/или воспользуйтесь таблицей ниже. Также на сайте производителя, Вы можете найти инструкцию для пользователя (на англ.яз.) Код продукта: P1-X1-X2-X3 Х1: Привод, Z-ось М Имперский (неметрический) микрометр ММ Метрический микрометр L Имперский (неметрический) микрометр с большим радиусом LM Метрический микрометр с большим радиусом D Дифференциальный микрометр B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 X2: Ось крепления H Горизонтально (Позиционер работает в горизонтальном и вертикальном положении. (Это конфигурация по умолчанию) V Вертикально (Конфигурация микрометрами вверх. Она требует большей предварительной нагрузки на оси Z.) X3: Элементы SI Метрическая монтажная плита I Имперская (неметрическая) монтажная плита АО «ЛЛС» является официальным дистрибьютором компании Luminos на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
