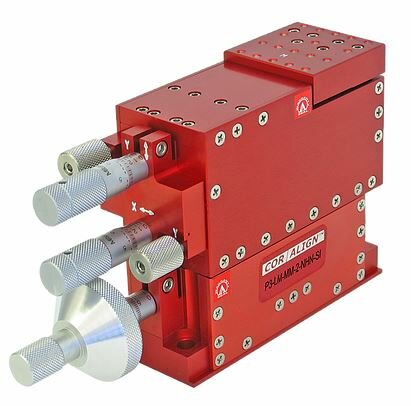

P3: Трехосевой XYZ 25x флексурный нанопозиционер

Общее описание

P3 - это надежный и простой в эксплуатации трехосевой позиционер, предназначенный для осуществления выравнивания одномодового оптического волокна. При работе с данным позиционером нет необходимости выпускать из рук микрометры во время регулировки, так как Р3 нечувствителен к прикосновениям. За счет запатентованной эргономичной конструкции доступ ко всем микрометрам осуществляется с одной стороны. Для начала работы просто удобно расположите руку на столе и наслаждайтесь легкостью и быстротой выравнивания любого типа волокна. С Р3 нет невозможных задач по позиционированию волокон, например, можно легко выровнять волокна с линзой на торце и диаметром сердцевины 1-2 микрона. Все это возможно благодаря отклонения от традиционного дизайна позиционеров. Особенности: Для удобного и быстрого доступа все микрометры расположены с одной стороны Запатентованная технология 25-x Ratio Drive ™ обеспечивает превосходное разрешение позиционера Компактные размеры Встроенный контроллер движения Система нечувствительна к вибрациям и прикосновениям благодаря демпфированному дизайну корпуса Материал позиционера - алюминий, это делает систему легкой и ее можно без труда перемещать при помощи другого движущегося оборудования. Прочная и стабильная система. Запатентованный флексурная конструкция (двойной изгиб) обеспечивает повторяемое прямолинейное перемещение без трения. Истинно линейное перемещение без дуговых ошибок и высочайшее разрешение системы благодаря флексурной конструкции Особенности конструкции: Данный позиционер от Luminos использует технологию Ratio Drive™*, в то время как все большинство трансляторов имеет прямой привод. Благодаря данной технологии уменьшен люфт стандартного микрометра до всего 20 нанометров и получено невероятное одностороннее разрешение всего 1 нанометр! Важная особенность Р3 заключается в том, что позиционер нечувствителен к вибрациям и изменению температуры. При использовании системы в лаборатории без оптического стола, нормальные колебания температуры приводят к колебаниям только в пределах 0,03 дБ без смещения в юстировке одномодового волокна в течение более месяца. *Ratio Drive ™ - это технология для увеличения разрешения транслятора за счет разбиения движения привода. Это означает, что результат работы позиционера составляет лишь часть движения привода, что увеличивает разрешение и уменьшает люфт (поскольку в Ratio Drive ™ нет зубчатых передач). Благодаря этому Вы можете использовать стандартный микрометр или недорогой шаговый двигатель для более точного позиционирования. При использовании 25x Ratio Drive ™ диапазон перемещения микрометра, который составляет 1/2 дюйма делится на 25,4 раза, что позволяет получать перемещение в половину миллиметра Модернизация позиционера: Благодаря своему инновационному дизайну возможно осуществить простую и недорогую автоматизацию позиционера. При использовании стандартного бюджетного шагового двигателя от компании Luminos можно получить разрешение 4 нанометра и перемещение 1/2 миллиметра по осям X и Y. Диапазон грубой ручной регулировки при этом 2 миллиметра. Если Ваше приложение требует больший диапазон перемещения с использованием привода, обратите внимание на модель Р3А. Диапазон перемещения по оси Z 1/2 дюйма (12,5 мм) и разрешение 100 нанометров. Для автоматизированных моделей необходим комплект (Part #: ACTKIT), который состоит из CD-диска с программным обеспечением, адаптера питания, адаптера последовательного порта USB (если на вашем компьютере нет доступных последовательных портов) и необходимых кабелей. CD-диск содержит программное обеспечение ActiveX / COM, которое обеспечивает простой интерфейс от LabVIEW 6i / 8 + / 2010, Visual Basic 6, Visual C ++ 6.0 или любого языка .NET. Информация для заказа: Для того, чтобы автоматически сгенерировать парт-номер продукта, перейдите на сайт производителя Luminos и/или воспользуйтесь таблицей ниже. Также на сайте производителя, Вы можете найти инструкцию для пользователя (на англ.яз.) P3 - X1 - X2 - X3 - X4 - X5 - X6 - X7 - X8. Х1: Привод, Z-ось M Имперский (неметрический) микрометр MM Метрический микрометр L Имперский (неметрический) микрометр с большим радиусом LM Метрический микрометр с большим радиусом D Дифференциальный микрометр B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х2: Привод, X-ось M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х3: Привод, Y-ось M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х4: Привод, ХY Грубая регулировка 1 Винт на 40 шагов (Установочный винт, который дает 1/40 дюйма за оборот) 2 Винт с накатанной головкой на 40 шагов (Небольшая ручка, которая дает 1/40 дюйма за оборот. Позволяет легко осуществлять грубую регулировку). 2А Винт с накатанной головкой на 40 шага для XY шаговых двигателей (Небольшая ручка, которая дает 1/40 дюйма за оборот. Позволяет легко осуществлять грубую регулировку. Для приводов X и Y требуется расширение пространства, чтобы оставить достаточно места для доступа к ручкам.) Х5: ХY Линейные двигатели N Нет Х6: Монтажная ось H Горизонтально (Позиционер работает в горизонтальном и вертикальном положении. (Это конфигурация по умолчанию) V Вертикально (Конфигурация микрометрами вверх. Она требует большей предварительной нагрузки на оси Z.) Х7: Боковой демпфер N Нет D Боковой демпфер установлен. Уменьшает вибрацию по оси Y. Х8: Элементы SI Метрическая монтажная плита I Имперская (неметрическая) монтажная плита АО «ЛЛС» является официальным дистрибьютором компании Luminos на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
