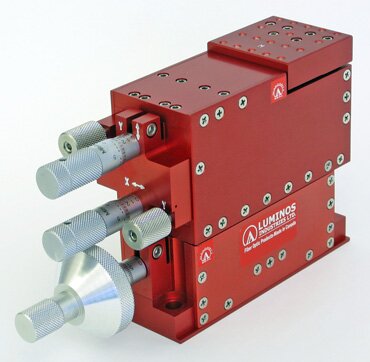

P3A: Трехосевой XYZ 5x флексурный нанопозиционер
Общее описание
P3A - это простая и надежная трехосевая система позиционирования для одномодового оптического волокна. При проведении регулировочных работ не нужно выпускать из рук микрометры, так как Р3А нечувствителен к прикосновениям. Для удобного и быстрого доступа к микрометрам все они расположены с одной стороны. Для того, чтобы начать работу просто удобно расположите руку на столе и наслаждайтесь легкостью и быстротой позиционирования любого типа волокна. Вместе с Р3А нет невозможных задач по выравниванию волокон, например, можно легко центрировать даже волокна с линзой на торце и диаметром сердцевины 1-2 микрона. Это возможно благодаря отказу от традиционного дизайна. P3A от Luminos использует технологию Ratio Drive™, в то время как многие стандартные позиционеры основаны на прямом приводе. За счет использования этой технологии люфт стандартного микрометра удалось снизить до всего 20 нанометров и получить невероятное одностороннее разрешение всего 1 нанометр. Важной особенностью Р3А является его нечувствительность к вибрациям и изменениям температуры. При использовании устройства в лаборатории без оптического стола нормальные колебания температуры приводят к колебаниям в пределе 0,03 дБ без смещений в выравнивании волокна в течение более месяца. За счет своей инновационной конструкции, Р3А можно легко и недорого модернизировать до автоматического варианта. Если использовать стандартный недорогой шаговый двигатель от компании Luminos можно получить разрешение 4 нанометра и диапазон хода 1/2 миллиметра по осям X и Y. Диапазон грубой ручной регулировки при этом составляет еще 2 миллиметра. Диапазон перемещения по оси Z составляет 1/2 дюйма (12,5 мм), а разрешение 100 нм. Для любого автоматизированного позиционера необходим комплект (Part #: ACTKIT), который включает в себя CD диск с программным обеспечением, адаптер питания, адаптер последовательного порта USB (если на вашем компьютере нет доступных последовательных портов) и необходимые кабели. CD диск содержит программное обеспечение ActiveX / COM, которое обеспечивает простой интерфейс от LabVIEW 6i / 8 + / 2010, Visual Basic 6, Visual C ++ 6.0 или любого языка .NET. Ключевые особенности: Запатентованная конструкция системы, благодаря которой все микрометры расположены с одной стороны для быстрого и легкого доступа Запатентованная технология 5-x Ratio Drive ™ обеспечивает превосходное разрешение Небольшая занимаемая площадь Встроенный контроллер движения Система нечувствительна к вибрациям и прикосновениям благодаря демпфированному дизайну корпуса Материал позиционера - алюминий, что делает конструкцию легкой и ее можно перемещать при помощи другого движущегося оборудования Прочная и стабильная система Прямолинейное перемещение без трения за счет запатентованной флексурной конструкции с двойным изгибом Перемещение без отклонения от линейного (без дуговых ошибок) и высочайшее разрешение системы благодаря флексурной конструкции Информация для заказа: Для того, чтобы автоматически сгенерировать парт-номер продукта, перейдите на сайт производителя Luminos и/или воспользуйтесь таблицей ниже. Также на сайте производителя, Вы можете найти инструкцию для пользователя (на англ.яз.) P3 - X1 - X2 - X3 - X4 - X5 - X6 Х1: Привод, Z-ось M Имперский (неметрический) микрометр MM Метрический микрометр L Имперский (неметрический) микрометр с большим радиусом LM Метрический микрометр с большим радиусом D Дифференциальный микрометр B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х2: Привод, X-ось M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х3: Привод, Y-ось M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х4: Монтажная ось H Горизонтально (Позиционер работает в горизонтальном и вертикальном положении. (Это конфигурация по умолчанию) V Вертикально (Конфигурация микрометрами вверх. Она требует большей предварительной нагрузки на оси Z.) Х5: Боковой демпфер N Нет D Боковой демпфер установлен. Уменьшает вибрацию по оси Y. Х6: Элементы SI Метрическая монтажная плита I Имперская (неметрическая) монтажная плита АО «ЛЛС» является официальным дистрибьютором компании Luminos на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
