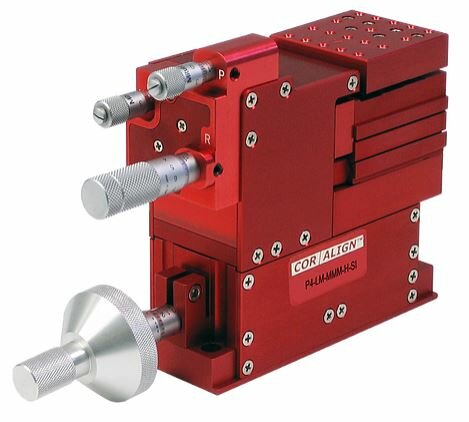

P4ZRYP: Четырехосевой флексурный микропозиционер
Общее описание
P4ZRYP - это стабильная и простая в настройке система позиционирования предназначенная для центрирования одномодового волокна. За счет низкой чувствительности к прикосновениям, при юстировке нет необходимости отпускать микрометры. Благодаря запатентованной эргономичной конструкции системы доступ ко всем микрометрам осуществляется с одной стороны. Для проведения процедуры центрирования волокна просто удобно расположите руку на столе. При использовании данного позиционера нет невозможных задач по центрированию волокон - даже волокна с линзой на торце и сердцевиной размером 1-2 микрона можно легко выровнять. Это возможно благодаря отказу от традиционного дизайна. Обычно многоосевые системы собирают из отдельных позиционеров, корпуса которых просто соединяются напрямую или при помощи аксессуаров. Это приводит к ухудшению жесткости конструкции из-за отсутствия жесткости между креплением и выходом каждого отдельного позиционера. Из-за этого усилия, приложенные рукой на микрометр передаются сразу на выход системы, вызывая отклонение в юстировке. Данная модель состоит лишь из двух корпусов: первый - это Z позиционер, все остальные микрометры привязаны к общей жестко зафиксированной раме корпуса, которая присоединена непосредственно к выходу Z позиционера. Z позиционер обладает исключительной жесткостью конструкции и , следовательно, не влияет на уменьшение жесткости сборки. При использовании общей рамы силы, которые прикладывает оператор во время регулировки на микрометры, передаются непосредственно на основание, а не на выход. Затем оператор может лекго и быстро выровнять волокно, не отпуская микрометры. Важно! Данная система позиционирования нечувствительна к вибрациям и изменению температуры. Внутреннее демпфирование устраняет многие резонансные эффекты, которые обычно наблюдаются при использовании флексурных трансляторов. Благодаря своей инновационной конструкции, систему можно легко и недорого автоматизировать при помощи стандартного шагового двигателя, предлагаемого компанией Luminos. Диапазон перемещения по оси Z составляет 1/2 дюйма (12,5 мм) с разрешением 0,1 микрометр. Разрешение на осях тангажа и рыскания составляет 0,2 угловой секунды и 0,1 угловой секунды на оси крена. Для каждого моторизованного позиционера необходим комплект (Part #: ACTKIT). Он включает в себя CD-диск с программным обеспечением, адаптер питания, адаптер последовательного порта USB (если на вашем компьютере нет доступных последовательных портов) и необходимые кабели. CD-диск содержит программное обеспечение ActiveX / COM, которое обеспечивает простой интерфейс от LabVIEW 6i / 8 + / 2010, Visual Basic 6, Visual C ++ 6.0 или любого языка .NET. Ключевые особенности: Совпадающий центр вращения. Простота доступа - все микрометры с одной стороны, возможность работы с несколькими элементами Система имеет компактные размеры Встроенный контроллер Нечувствительность к вибрациям и прикосновениям за счет использования демпфированного дизайна корпуса Легкая алюминиевая конструкция, что позволяет перемещать систему при помощи другого движущегося оборудования. Высокая механическая жесткость гарантирует прочность и стабильность системы. Прямолинейное перемещение без трения благодаря запатентованной флексурной конструкции Отсутствие дуговых ошибок и высочайшее разрешение Информация для заказа: Чтобы автоматически сгенерировать парт-номер продукта, перейдите на сайт производителя Luminos и/или воспользуйтесь таблицей ниже. Также на сайте производителя, Вы можете найти инструкцию для пользователя (на англ.яз.) P4ZRYP - X1 - X2 - X3 - X4 - X5 - X6 Х1: Привод, Z-ось M Имперский (неметрический) микрометр MM Метрический микрометр L Имперский (неметрический) микрометр с большим радиусом LM Метрический микрометр с большим радиусом D Дифференциальный микрометр B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х2: Привод, вращение M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х3: Привод, рысканье M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х4: Привод, тангаж M Микрометр с ручной регулировко B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х5: Монтажная ось H Горизонтально (Позиционер работает в горизонтальном и вертикальном положении. (Это конфигурация по умолчанию) V Вертикально (Конфигурация микрометрами вверх. Она требует большей предварительной нагрузки на оси Z.) Х6: Элементы SI Метрическая монтажная плита I Имперская (неметрическая) монтажная плита АО «ЛЛС» является официальным дистрибьютором компании Luminos на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
