P5: Пятиосевой 25x флексурный нанопозиционер

Общее описание

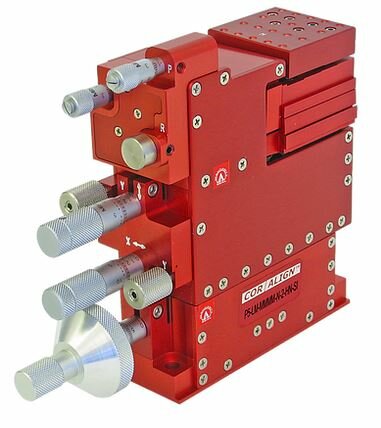

P5 - это стабильная и простая в эксплуатации многоосевая система позиционирования, которая идеально подходит для центрирования одномодового волокна. Она нечувствительна к прикосновениям, поэтому нет необходимости отпускать микрометры из рук к во время юстировки. P5 обладает запатентованной эргономичной конструкцией, благодаря которой все микрометры доступны с одной стороны. Для проведения регулировки просто удобно расположите руку на столе и наслаждайтесь легкостью и простотой работы P5. С этой системой позиционирования нет невозможных задач по центрированию волокон - даже волокна с линзой на торце и сердцевиной размером 1-2 микрона можно легко выровнять. Большинство стандартных позиционеров оснащено прямым приводом, в то время как данная система от Luminos использует запатентованную технологию Ratio Drive ™ для X и Y осей. Люфт стандартного микрометра составляет примерно 1/3 дифференциального микрометра. Благодаря технологии 25х Ratio Drive ™, люфт уменьшен до 20 нанометров и достигнуто невероятное одностороннее разрешение 1 нанометр! Оси крена, рыскания и тангажа используют аналогичные рычаги для преобразования линейного движения от микрометров в чрезвычайно точные вращательные движения. Обычные многосевые системы состоят из нескольких позиционеров, корпус каждого из которых просто монтируется на предыдущий. Это приводит к тому, что общая жесткость системы ухудшается из-за отсутствия жесткости между креплениями. Из-за этого усилия, приложенные оператором на микрометр затем передаются непосредственно на выход системы, вызывая отклонения в юстировке, что обычно приводит к тому, что оператор выполняет цикл повторной регулировки. P5 состоит всего из двух корпусов: первый - Z позиционер, все остальные микрометры привязаны к общей раме корпуса, которая присоединена непосредственно к Z позиционеру. Благодаря высокой жесткости конструкции Z позиционера, он не влияет на уменьшение жесткости всей сборки. При использовании общей жесткой рамы силы, приложенные рукой оператора на микрометры во время юстировки, передаются непосредственно на основание, а не на выход системы. Затем оператор может быстро провести центрирование волокна, не выпуская микрометры из рук. Важно! P5 нечувствителен к вибрациям и изменению температуры. Внутреннее демпфирование устраняет многие резонансные эффекты, обычно присущие флексурным трансляторам. Благодаря инновационному дизайну, данные позиционеры можно легко и недорого модернизировать до автоматического варианта. Стандартный недорогой шаговый двигатель позволяет P5 достигнуть разрешения в 4 нанометра при диапазоне перемещения 1/2 миллиметра по осям X и Y. Для грубой регулировки доступны еще 2 миллиметра ручной юстировки. Диапазон перемещения по оси Z составляет 1/2 дюйма (12,5 мм) и разрешение 100 нанометров, на осях тангажа и рыскания разрешение - 0,2 угловые секунды. Для моторизованных позиционеров требуется комплект (Part #: ACTKIT). Он состоит из: CD-диск с программным обеспечением, адаптер питания, адаптер последовательного порта USB (если на вашем компьютере нет доступных последовательных портов) и необходимые кабели. CD-диск содержит программное обеспечение ActiveX / COM, которое обеспечивает простой интерфейс от LabVIEW 6i / 8 + / 2010, Visual Basic 6, Visual C ++ 6.0 или любого языка .NET. Ключевые особенности: Совпадающий центр вращения Все микрометры расположены с одной стороны Запатентованная технология 25х Ratio Drive ™ обеспечивает превосходное разрешение системы. Небольшие размеры многоосевой системы Встроенный контроллер перемещений Демпфированный дизайн корпуса обеспечивает нечувствительность позиционера к вибрациям и прикосновениям. Легкая алюминиевая конструкция позволяет без труда перемещать систему при помощи другого движущегося оборудования. Высокая прочность и стабильность системы за счет большой жесткости конструкции Запатентованная флексурная конструкция обеспечивает повторяемое прямолинейное перемещение без трения. Перемещение без дуговых ошибок с высочайшим разрешением благодаря флексурной конструкции с двумя изгибами Информация для заказа: Для того, чтобы автоматически сгенерировать парт-номер продукта, перейдите на сайт производителя Luminos и/или воспользуйтесь таблицей ниже. Также на сайте производителя, Вы можете найти инструкцию для пользователя (на англ.яз.) P5 - X1 - X2 - X3 - X4 - X5 - X6 - X7 - X8 - X9 - X10 Х1: Привод, Z-ось M Имперский (неметрический) микрометр MM Метрический микрометр L Имперский (неметрический) микрометр с большим радиусом LM Метрический микрометр с большим радиусом D Дифференциальный микрометр B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х2: Привод, X-ось M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х3: Привод, Y-ось M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х4: Привод, рысканье M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х5: Привод, тангаж M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х6: XY грубая регулировка 1 Винт на 40 шагов (Установочный винт, который дает 1/40 дюйма за оборот) 2 Винт с накатанной головкой на 40 шагов (Небольшая ручка, которая дает 1/40 дюйма за оборот. Позволяет легко осуществлять грубую регулировку). 2A Винт с накатанной головкой на 40 шага для XY шаговых двигателей (Небольшая ручка, которая дает 1/40 дюйма за оборот. Позволяет легко осуществлять грубую регулировку. Для приводов X и Y требуется расширение пространства, чтобы оставить достаточно места для доступа к ручкам.) Х7: XY линейные двигатели N Нет Х8: Монтажная ось H Горизонтально (Позиционер работает в горизонтальном и вертикальном положении. (Это конфигурация по умолчанию) V Вертикально (Конфигурация микрометрами вверх. Она требует большей предварительной нагрузки на оси Z.) Х10: Боковой демпфер N Нет D Боковой демпфер установлен. Уменьшает вибрацию по оси Y Х11: Элементы SI Метрическая монтажная плита I Имперская (неметрическая) монтажная плита АО «ЛЛС» является официальным дистрибьютором компании Luminos на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
