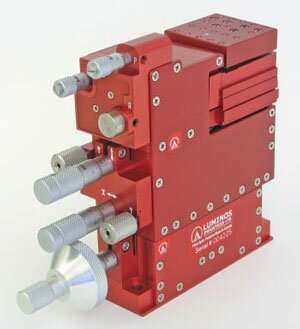

P5A: Пятиосевой 5x флексурный нанопозиционер
Общее описание
P5A - система позиционирования, которая обеспечивает диапазон перемещения 2,5 мм по осям X и Y и разрешением 20 нанометров. Данную модель легко модернизировать до автоматической. Ход по оси Z составляет 12,7 миллиметра (1/2 дюйма), что облегчает доступ к деталям или обеспечивает достаточное расстояние для расфокусировки и поиска "первого изображения". Разрешение по оси Z составляет порядка 100 нанометров, однако этот параметр менее критичен для большинства приложений, Диапазон регулировки по осям вращения, тангажа и рысканья составляет ± 1,5° с поразительным разрешением 0,2 угловые секунды. Данная система позиционирования обеспечивает высокую точность центрирования за счет своей инновационной конструкции. Большинство позиционеров имеют прямой привод; это означает, что транслятор ограничен разрешением привода. Поэтому они должны быть невероятно точными. Данная модель от Luminos использует уникальный подход, который устраняет эту необходимость и позволяет использовать гораздо более простые и дешевые приводы с меньшим разрешением. Запатентованная технология 5x Ratio Drive ™ улучшает разрешение привода и уменьшает люфт в 5 раз. Это позволяет использовать более простые приводы для сложных юстировочных задач, требующих высокой точности позиционирования. Данная технология применяется для преобразования линейного движения на микрометре в необычайно точные вращательные движения системы. Отсутствие трения и практически полное отсутствие люфта при почти бесконечном разрешении благодаря полностью флексурном дизайну. Из-за отсутствия трения, пыль и износ не являются опасными факторами (как, например, в случае позиционеров на роликовых подшипниках). Запатентованная компактная конструкция с микрометрами, расположенными с одной стороны позволяет ставить данные позиционеры рядом друг с другом, а, следовательно, проводить много операций по выравниванию на одном рабочем месте. Кроме того, это позволяет позиционерам I5005 находиться в труднодоступных местах установки. Данная многоосевая система позиционирования обеспечивает диапазон перемещения 2,5 мм на приводе и устраняет необходимость в грубой регулировке. Несмотря на то, что стандартная модель является позиционером с ручной регулировкой, систему можно легко модернизировать с помощью приводов с шаговым двигателем по гораздо более низкой стоимости, чем у конкурентов. Для каждого моторизованного позиционера необходим комплект (Part #: ACTKIT). В него входит: CD-диск с программным обеспечением, адаптер питания, адаптер последовательного порта USB (если на вашем компьютере нет доступных последовательных портов) и необходимые кабели. CD-диск содержит программное обеспечение ActiveX / COM, которое обеспечивает простой интерфейс от LabVIEW 6i / 8 + / 2010, Visual Basic 6, Visual C ++ 6.0 или любого языка .NET. Ключевые особенности: Совпадающий центр вращения. Все микрометры с одной стороны - простота доступа Запатентованная технология 5х Ratio Drive ™ для превосходного разрешения. Небольшие габариты системы. Встроенный контроллер - нет необходимости приобретать отдельные контроллеры перемещения. Нечувствительность к вибрациям и прикосновениям благодаря демпфированному дизайну корпуса . Легкая алюминиевая конструкция позволяет легко перемещать систему при помощи другого движущегося оборудования. Высокая прочность и стабильность системы за счет большой механической жесткости конструкции Запатентованная флексурная конструкция многоосевой системы гарантирует повторяемое прямолинейное движение без трения. Отсутствие дуговых ошибок перемещения и высокое разрешение благодаря флексурному дизайну . Информация для заказа: Чтобы автоматически сгенерировать парт-номер продукта, перейдите на сайт производителя Luminos и/или воспользуйтесь таблицей ниже. Также на сайте производителя Вы найдете инструкцию для пользователя (на англ.яз.) P5А - X1 - X2 - X3 - X4 - X5 - X6 - X7 - X8 Х1: Привод, Z-ось M Имперский (неметрический) микрометр MM Метрический микрометр L Имперский (неметрический) микрометр с большим радиусом LM Метрический микрометр с большим радиусом D Дифференциальный микрометр B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х2: Привод, X-ось M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х3: Привод, Y-ось M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х4: Привод, рысканье M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х5: Привод, тангаж M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х6: Монтажная ось H Горизонтально (Позиционер работает в горизонтальном и вертикальном положении. (Это конфигурация по умолчанию) V Вертикально (Конфигурация микрометрами вверх. Она требует большей предварительной нагрузки на оси Z.) Х7: Боковой демпфер N Нет D Боковой демпфер установлен. Уменьшает вибрацию по оси Y Х8: Элементы SI Метрическая монтажная плита I Имперская (неметрическая) монтажная плита АО «ЛЛС» является официальным дистрибьютором компании Luminos на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
