P6: Шестиосевой 25x флексурный нанопозиционер

Общее описание

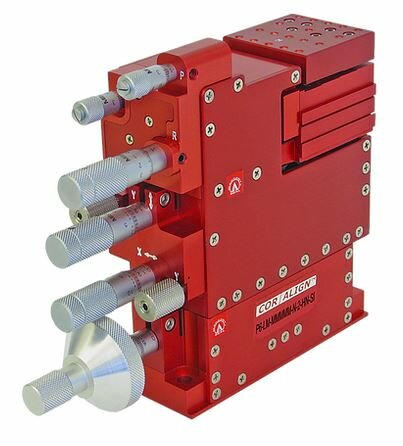

P6 - это стабильная и простая в эксплуатации шестиосевая система позиционирования, которая идеальна подходит для центрирования одномодового волокна. При проведении юстировочных работ Вам не нужно выпускать микрометры из рук, так как система P6 нечувствительна к прикосновениям. Для быстрого и простого доступа к микрометрам все они расположены с одной стороны. Для начала работы просто удобно расположите руку на столе и наслаждайтесь легкостью центрирования любого типа волокна. При использовании данной системы нет невозможных задач по центрированию волокон. Например, она позволяет легко выравнивать даже волокна с линзой на торце и диаметром сердцевины 1-2 микрона. Все это стало возможно благодаря отказу от традиционного дизайна. Большинство позиционеров оснащено двигателем с прямым приводом, но система P6 от Luminos использует запатентованную технологию Ratio Drive ™ для X и Y осей. Это позволило уменьшить люфт стандартного микрометра, который обычно равен 1/3 деления, до всего 20 нм и получить невероятное одностороннее разрешение всего 1 нм! Оси крена, рыскания и тангажа используют аналогичные рычаги для преобразования линейного движения от привода в чрезвычайно точные вращательные движения. Чаще всего многоосевые системы состоят из отдельных позиционеров, корпуса которых соединяются между собой. Так как жесткость между креплениями недостаточно большая, общая жесткость многоосевой системы падает. В результате, когда оператор прикладывает усилия на микрометры, они передаются сразу на выход системы, вызывая отклонения в юстировке, следовательно весь цикл регулировочныз работ повторяется. Система позиционирования Р6 состоит всего из двух корпусов: первый корпус - это Z позиционер, второй - жесткая общая рама к которой закреплены все остальные микрометры. Рама присоединена непосредственно к Z позиционеру. Так как конструкция Z позиционера имеет высокую жесткость, он не вносит вклад в уменьшение общей жесткости многоосевой системы. Благодаря использованию общей жесткой рамы силы, приложенные на микрометры оператором во время юстировки, передаются непосредственно на основание сборки, а не на ее выход. За счет этого оператор может легко и быстро выполнить юстировку волокон, не отпуская микрометры. Важно! Система Р6 нечувствительна к вибрациям и изменениям температуры. Внутреннее демпфирование устраняет многие резонансные эффекты, обычно присущие флексурным трансляторам. Инновационная конструкция многоосевой сборки Р6 позволяет легко и недорого модернизировать систему до автоматического варианта. При использовании в сборке стандартного недорогого шагового двигателя, система Р6 обеспечивает разрешение 4 нанометра и диапазон перемещения 1/2 миллиметра по осям X и Y. Диапазон хода грубой ручной регулировки при этом составляет 2 миллиметра. Для любого автоматизированного позиционера нужен комплект (Part #: ACTKIT), который состоит из: CD-диска с программным обеспечением, адаптера питания, адаптера последовательного порта USB (если на вашем компьютере нет доступных последовательных портов) и необходимых кабелей. CD-диск содержит программное обеспечение ActiveX / COM, которое обеспечивает простой интерфейс от LabVIEW 6i / 8 + / 2010, Visual Basic 6, Visual C ++ 6.0 или любого языка .NET Ключевые особенности: Совпадающий центр вращения. Запатентованная конструкция, благодаря которой все микрометры расположены с одной стороны Запатентованная технология 25х Ratio Drive ™ обеспечивает превосходное разрешение позиционера Система обладает небольшими габаритами Встроенный контроллер движения Демпфированный дизайн корпуса гарантирует нечувствительность системы к вибрациям и прикосновениям. Материал корпуса - алюминий, что делает конструкцию легкой и позволяет с легкостью перемещать ее при помощи другого движущегося оборудования. Прочная и стабильная система Прямолинейное перемещение без трения за счет запатентованной флексурной конструкции Отсутствие дуговых ошибок перемещения и превосходное разрешение системы благодаря конструкции с двумя изгибами Информация для заказа: Для того, чтобы автоматически сгенерировать парт-номер продукта, перейдите на сайт производителя Luminos и/или воспользуйтесь таблицей ниже. Также на сайте производителя, Вы можете найти инструкцию для пользователя (на англ.яз.) P6 - X1 - X2 - X3 - X4 - X5 - X6 - X7 - X8 - X9 - X10 - X11. Х1: Привод, Z-ось M Имперский (неметрический) микрометр MM Метрический микрометр L Имперский (неметрический) микрометр с большим радиусом LM Метрический микрометр с большим радиусом D Дифференциальный микрометр B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х2: Привод, X-ось M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х3: Привод, Y-ось M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х4: Привод, вращение M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х5: Привод, рысканье M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х6: Привод, тангаж M Микрометр с ручной регулировкой B Шаговый двигатель, длительный срок службы, микрошаг 0.2 мкм, встроенный контроллер RS-232 A Шаговый двигатель, прецизионное перемещение, микрошаг 0.1 мкм, встроенный контроллер RS-232 Х7: XY линейные двигатели N Нет Х8: XY грубая регулировка 1 Винт на 40 шагов (Установочный винт, который дает 1/40 дюйма за оборот) 2 Винт с накатанной головкой на 40 шагов (Небольшая ручка, которая дает 1/40 дюйма за оборот. Позволяет легко осуществлять грубую регулировку). 2А Винт с накатанной головкой на 40 шага для XY шаговых двигателей (Небольшая ручка, которая дает 1/40 дюйма за оборот. Позволяет легко осуществлять грубую регулировку. Для приводов X и Y требуется расширение пространства, чтобы оставить достаточно места для доступа к ручкам.) Х9: Монтажная ось H Горизонтально (Позиционер работает в горизонтальном и вертикальном положении. (Это конфигурация по умолчанию) V Вертикально (Конфигурация микрометрами вверх. Она требует большей предварительной нагрузки на оси Z.) Х10: Боковой демпфер N Нет D Боковой демпфер установлен. Уменьшает вибрацию по оси Y Х11: Элементы SI Метрическая монтажная плита I Имперская (неметрическая) монтажная плита АО «ЛЛС» является официальным дистрибьютором компании Luminos на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
